Holzfenster für Sanierung & Denkmalschutz
MEHR GLAS DURCH SCHMALE PROFILE
Fenster und Türen sind eigentlich dazu da, das Glas zu halten und viel Licht einzulassen.
Sie sind nicht gedacht, mit gewaltigen Profilbreiten das Mauerloch zuzubauen.
Wir können ganz schmal!
Wir haben unser altes Wissen wieder aktiviert und das
„Kämpferlose Fenster“
speziell für die Sanierung optimiert.
110 – 24 – 110 das sind Traummaße,
ergänzt durch einen richtigen Wetterschenkel am unteren Flügelholz.
techn. Detais Vergleich Beispiel 1 Beispiel 2 Beispiel 3 Fazit
Proportionen die Stimmen
Die alte Regel für Fensterproportionen,
so breit wie eine Hand,
für Kämpfer und Stulp,
so breit wie ein Daumen,
für Sprosse und Flügelüberstand.
Das scheint manchmal etwas in Vergessenheit geraten zu sein.
Untere Bilder

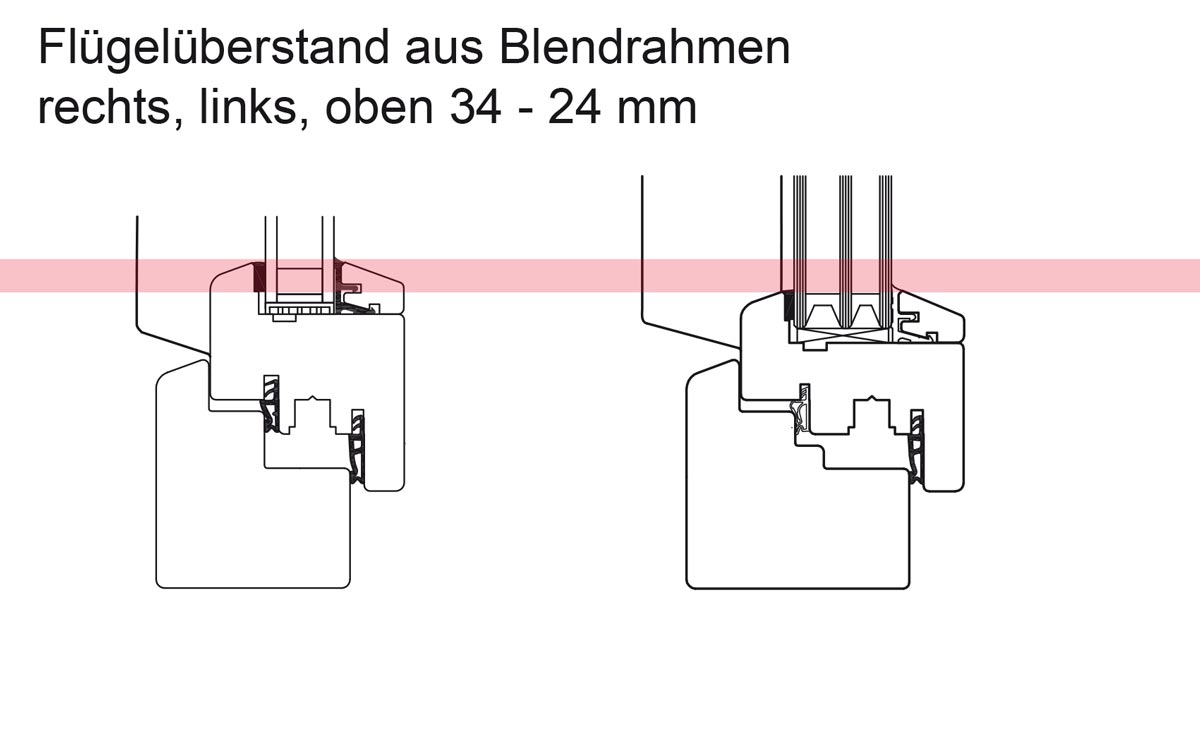

Die rosa Flächen zeigen wieviel mehr Glas zum Tragen kommt.
bei Klick gesamte Schnittübersicht

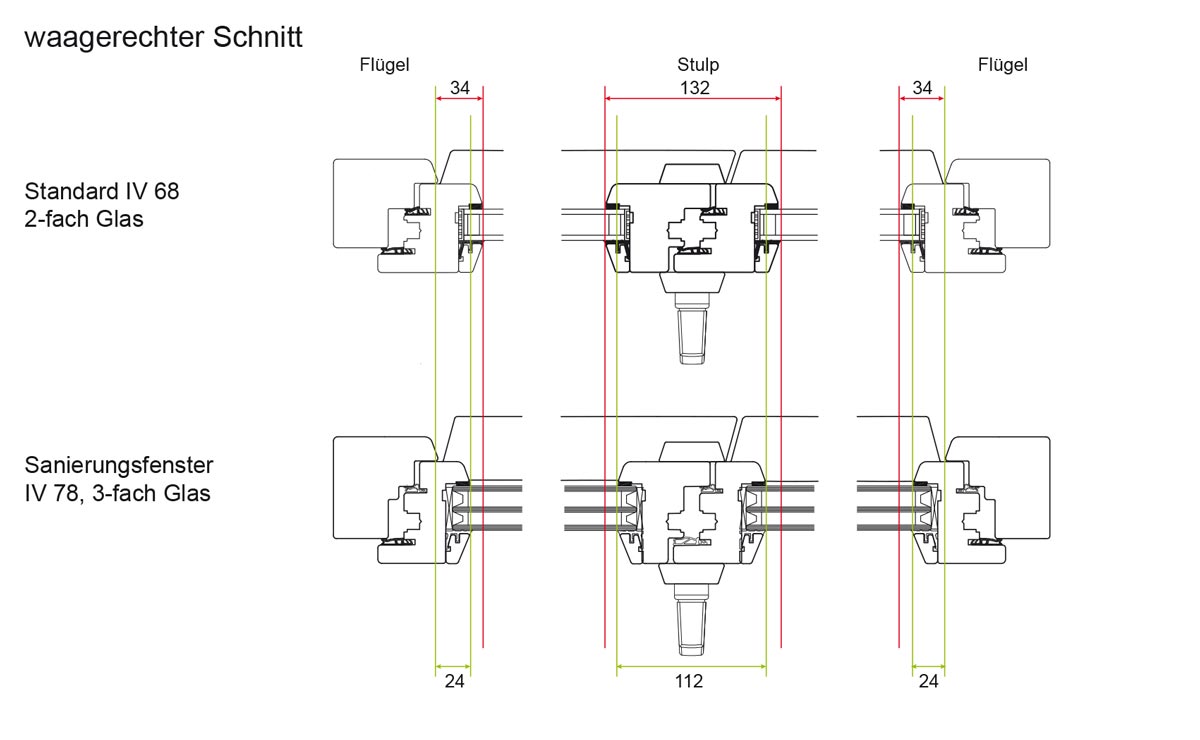

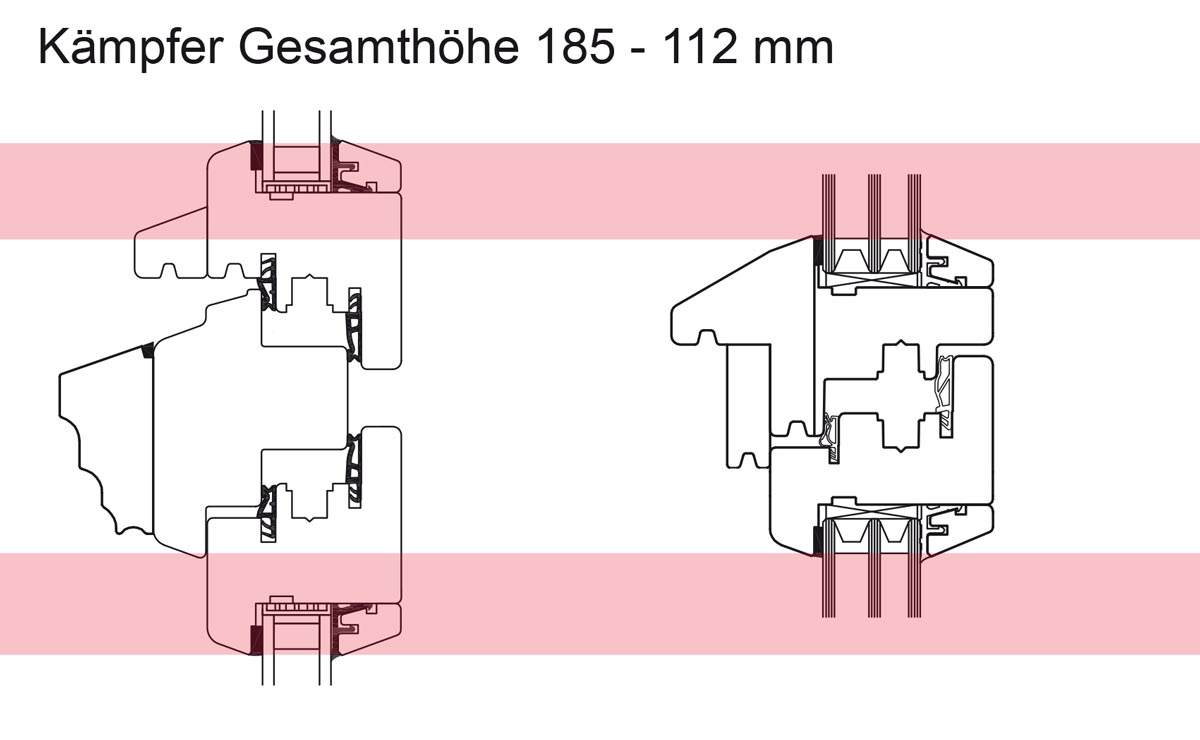

senkrechter Schnitt Kämpfer

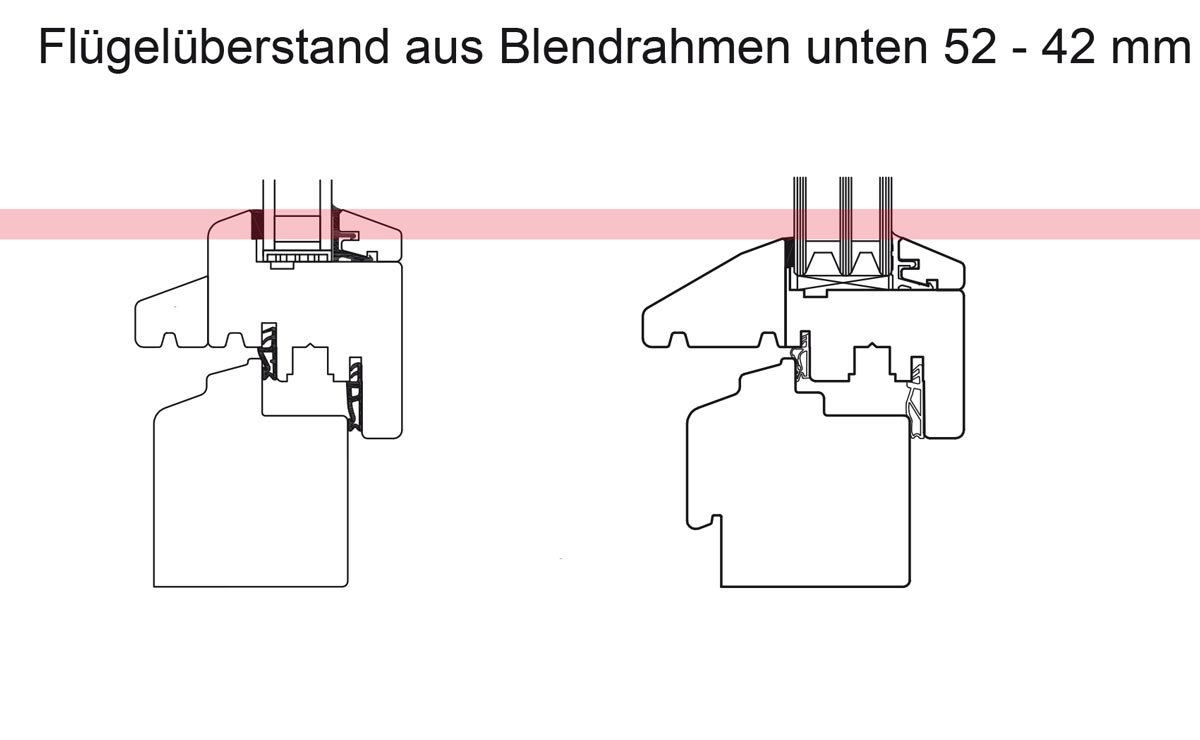

senkrechter Schnitt unterer Blendrahmen

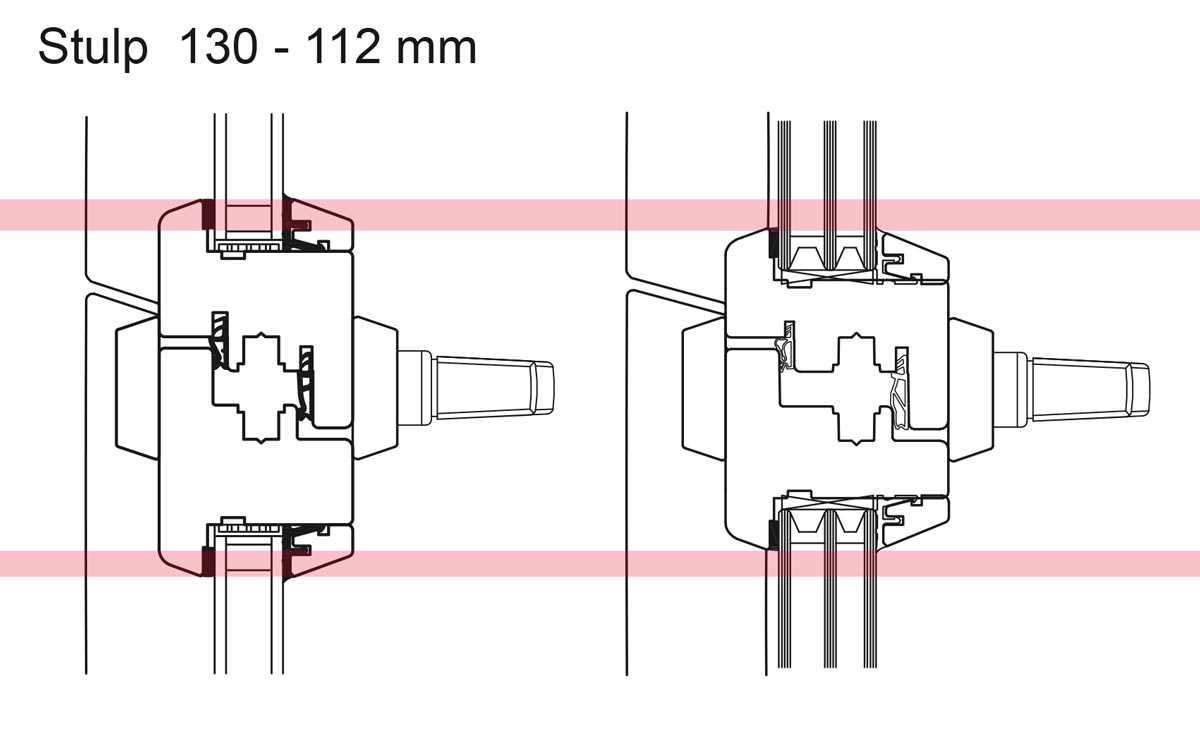

waagerechter Schnitt Stulp
waagerechter Schnitt seitlicher und oberer Blendrahmen
Verschobene Proportionen
Die Situation sieht meist anders aus - siehe Bilder unterhalb.

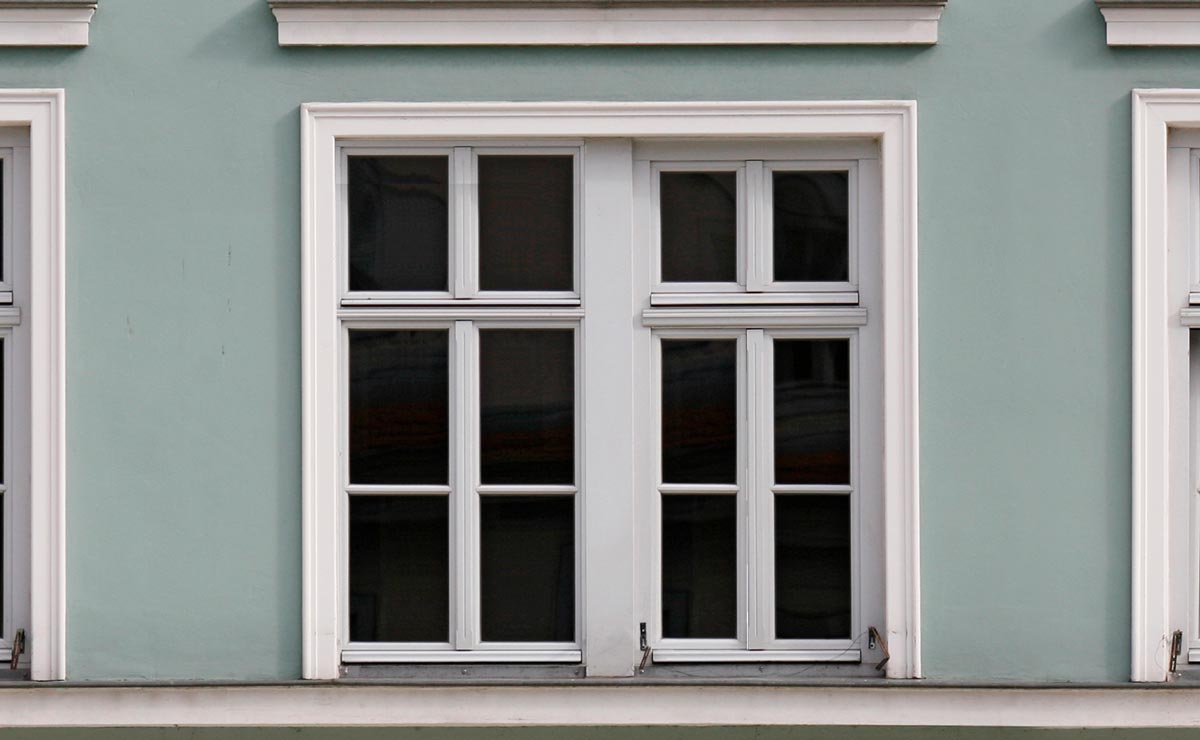

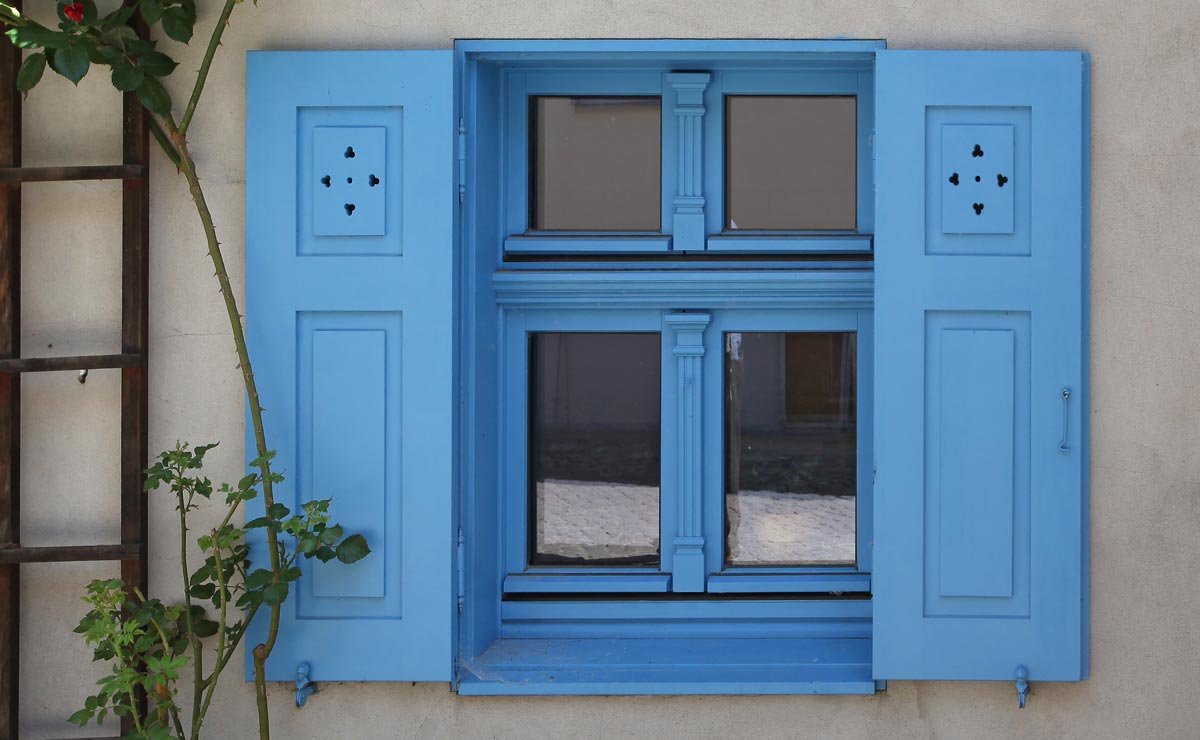

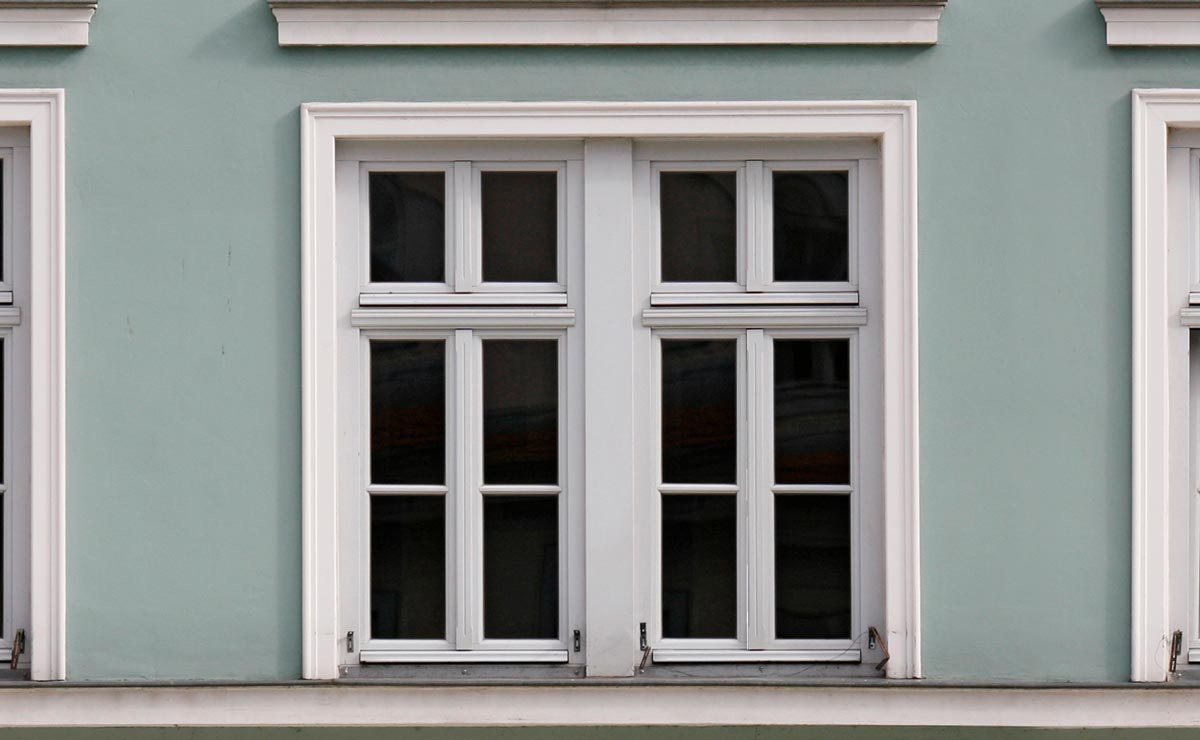

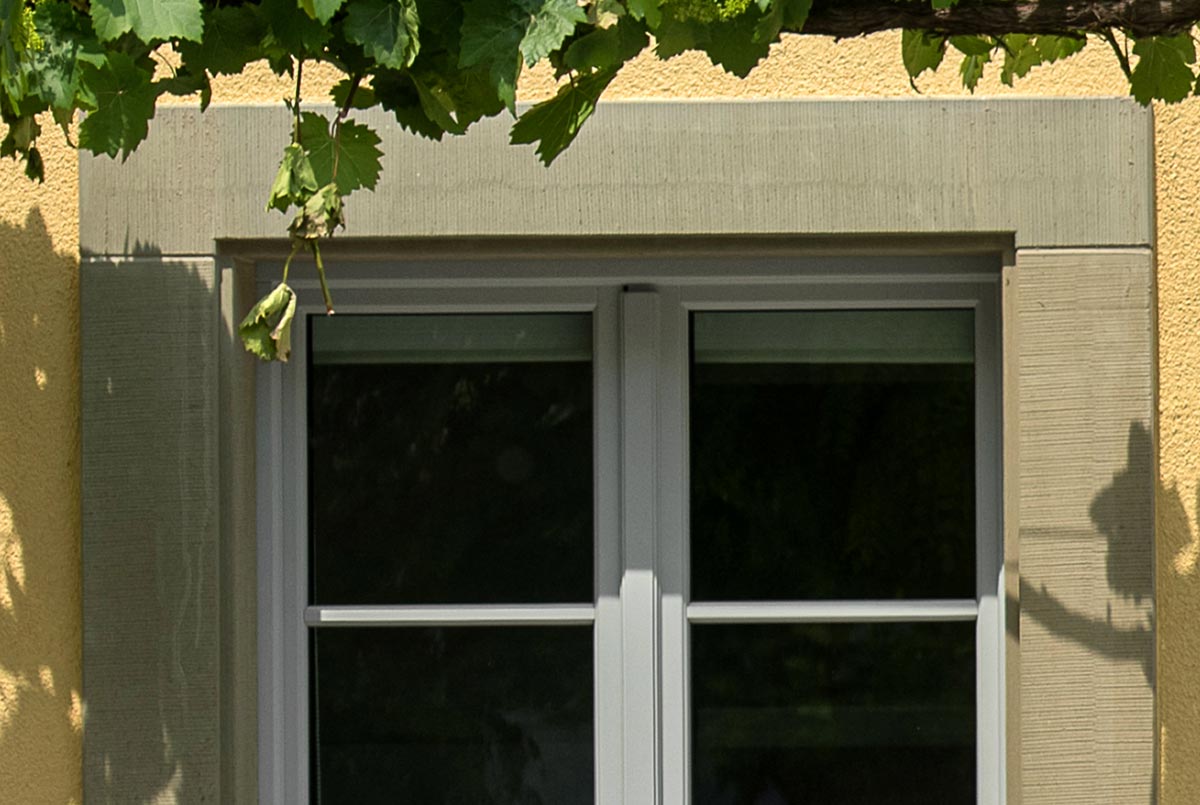

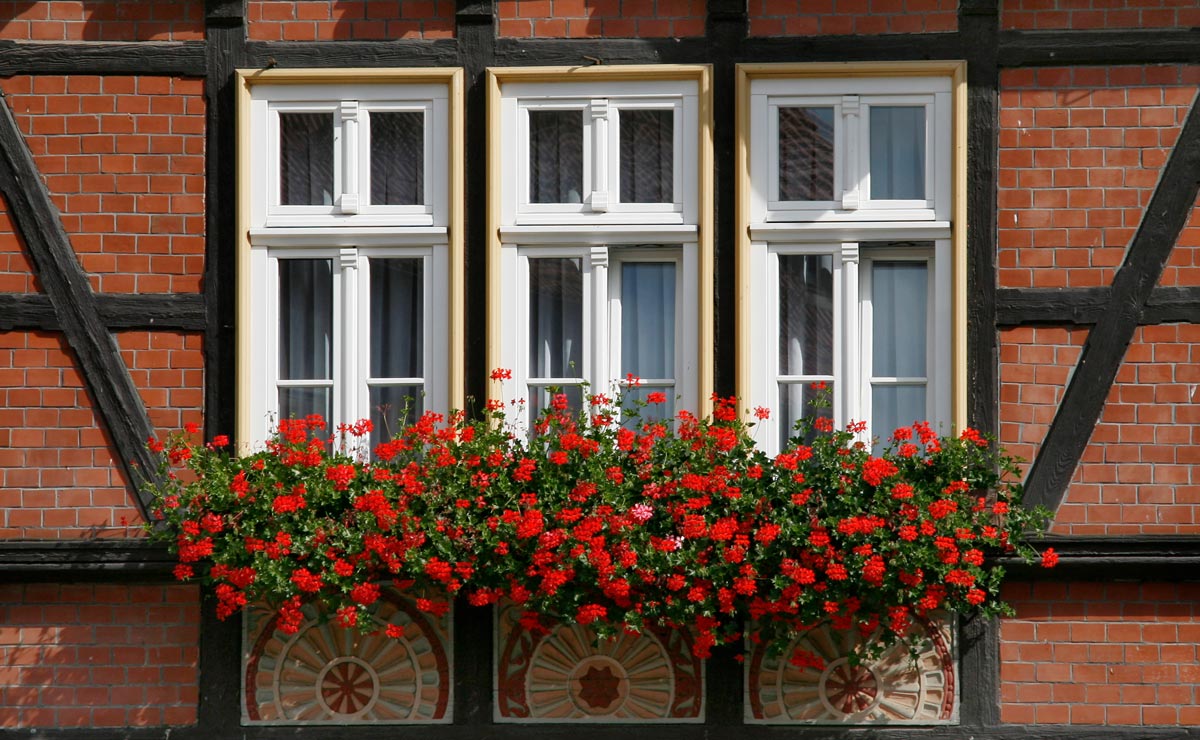

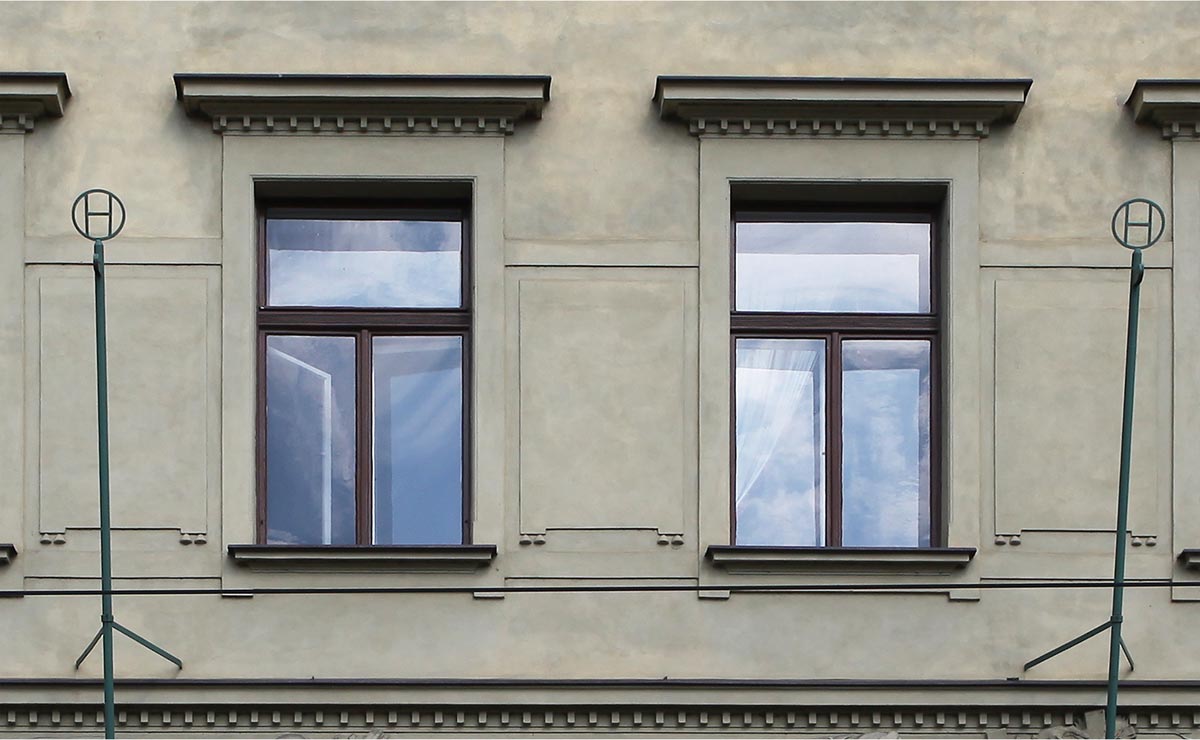

Das erste Bild zeigt das originale Gründerzeit Kastenfenster,
die 4 weiteren Bilder sind Sanierungen der jüngeren Zeit, irgendwo in Deutschland.

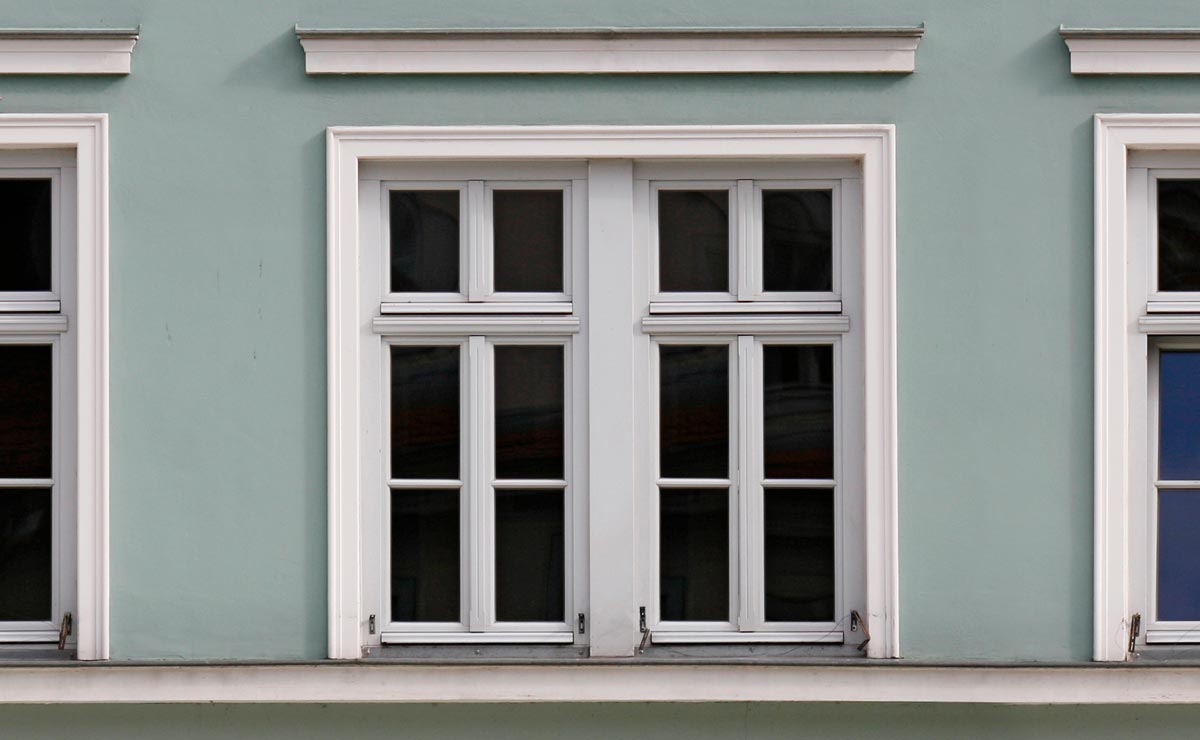

Altes Kastenfenster, sehr schön das verhältnis Rahmen - Glas - Wand

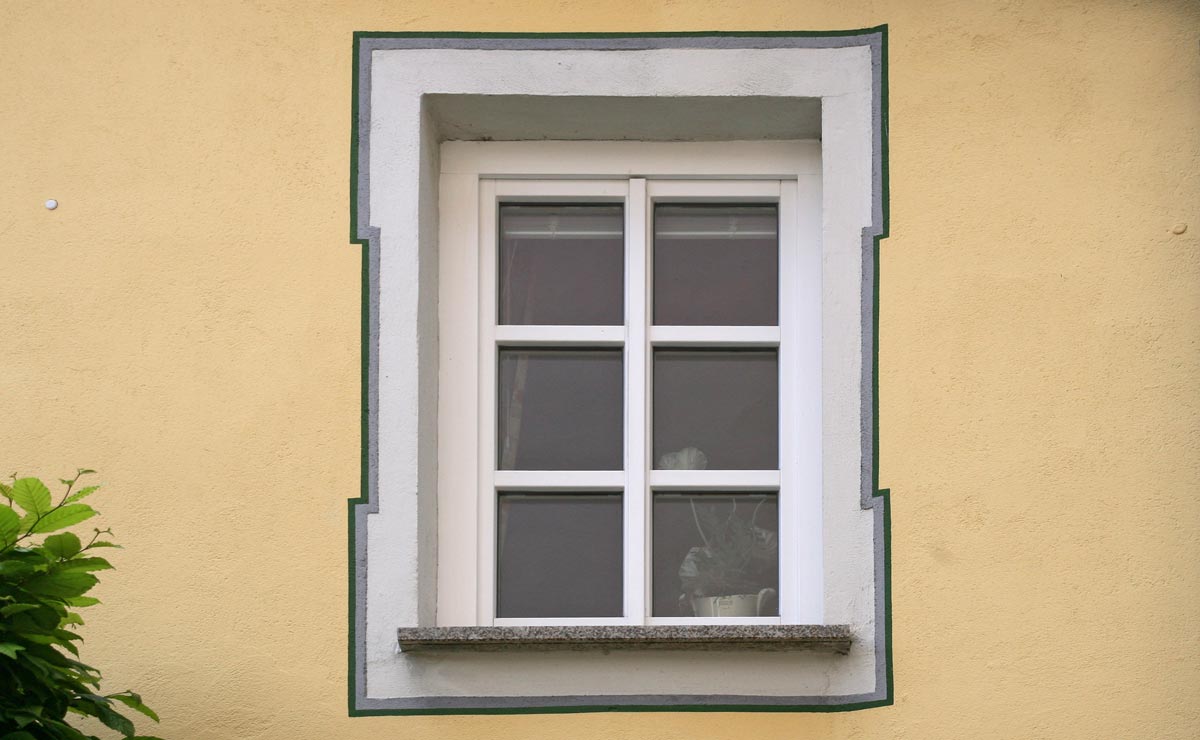

ohne Worte
Beispiel 1
Ein Denkmalschutzobjekt hier in Gerolzhofen zeigt die Harmonie mit der Fassade, welche Holzfenster mit
schmalen Profilen erzeugen können.
Doch nicht nur die schmalen Profile sind entscheidend gewesen, auch der Einbau mit Anschlag, sorgt für das perfekte Ergebnis.
Schmale Ansichten, Stulp von 110 mm, echter Wetterschenkel am Flügel, Sprossen so breit wie ein Daumen.
Doch auch innen überzeugt das Fenster.
Verdeckt liegende Fensterbeschläge, kein Silikon an der Scheibe, der schwarze Randverbunfd lässt keine 3-fach Verglasung erkennen.
Die Zweiflügligkeit und der mittig sitzende Fenstergriff auf der inneren Schlagleiste macht es endgültig perfekt.
Es ist der Kompromis zwischen historischen Fassadenansichten und Anforderungen an modernes Wohnen mit entsprechenden Bedinkompfort, Wärme- und Einbruchschhutz
Hier ein paar Detailbilder zu den Fenstern.

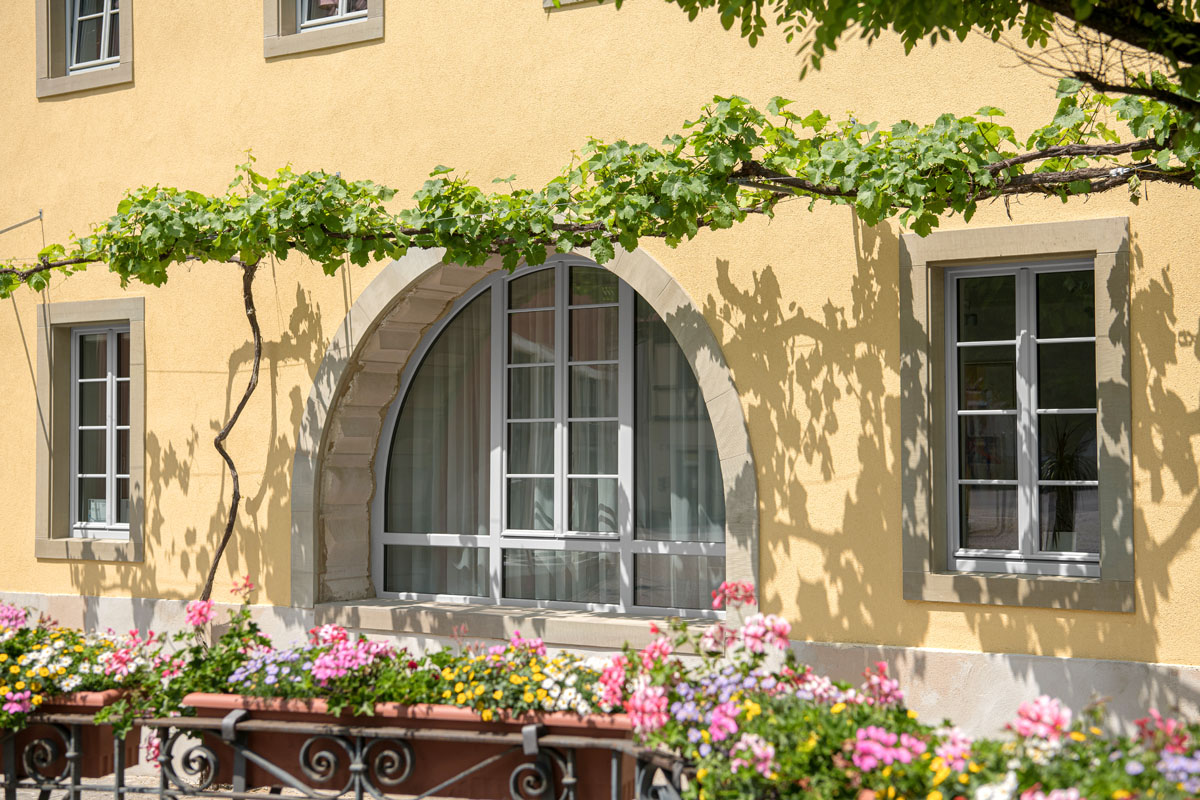

Außenansicht mit großen Korbbogenfenster

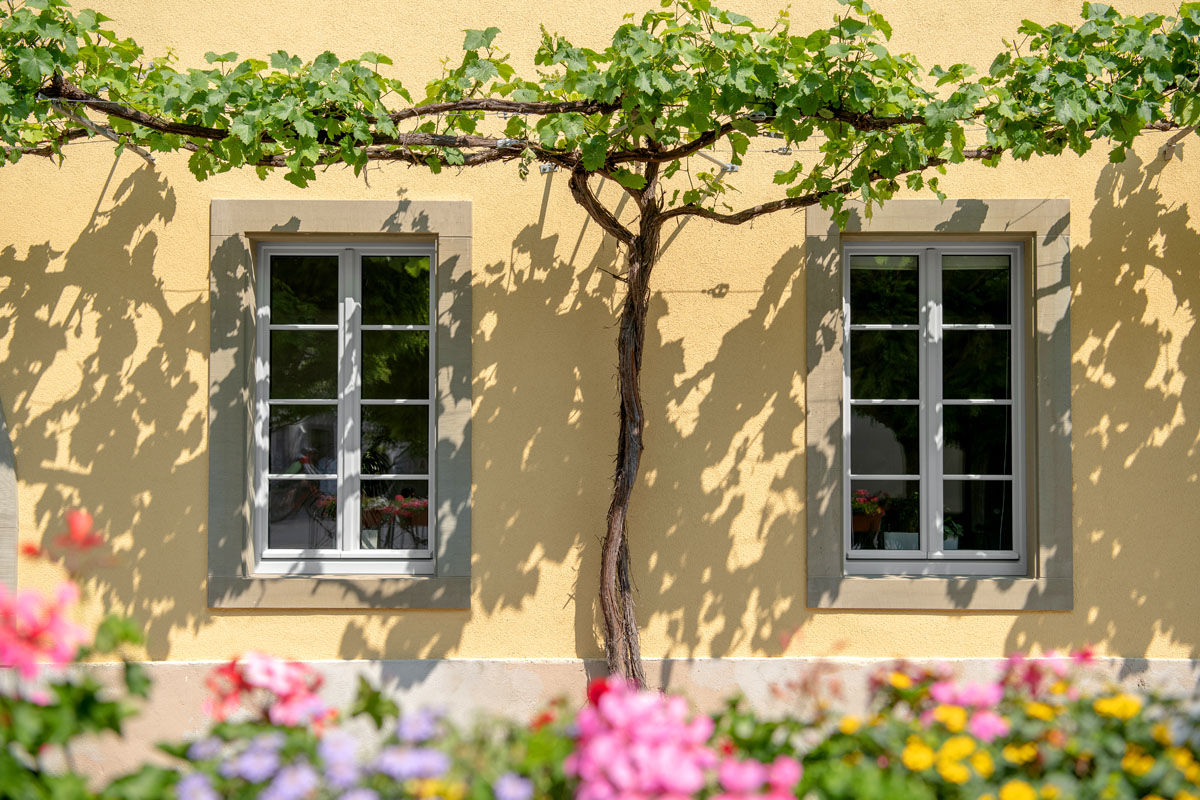

Natursteinbekleidung, Glas und Holzprofile stehen mit ihren Ansichtsbreiten im perfekten Einklang
Der Stulp zu breit wie die Hand, Sprossen und Flügelüberstand so breit wie ein Daumen, die historischen Fenster hatten keine anderen Ansichtsbreiten

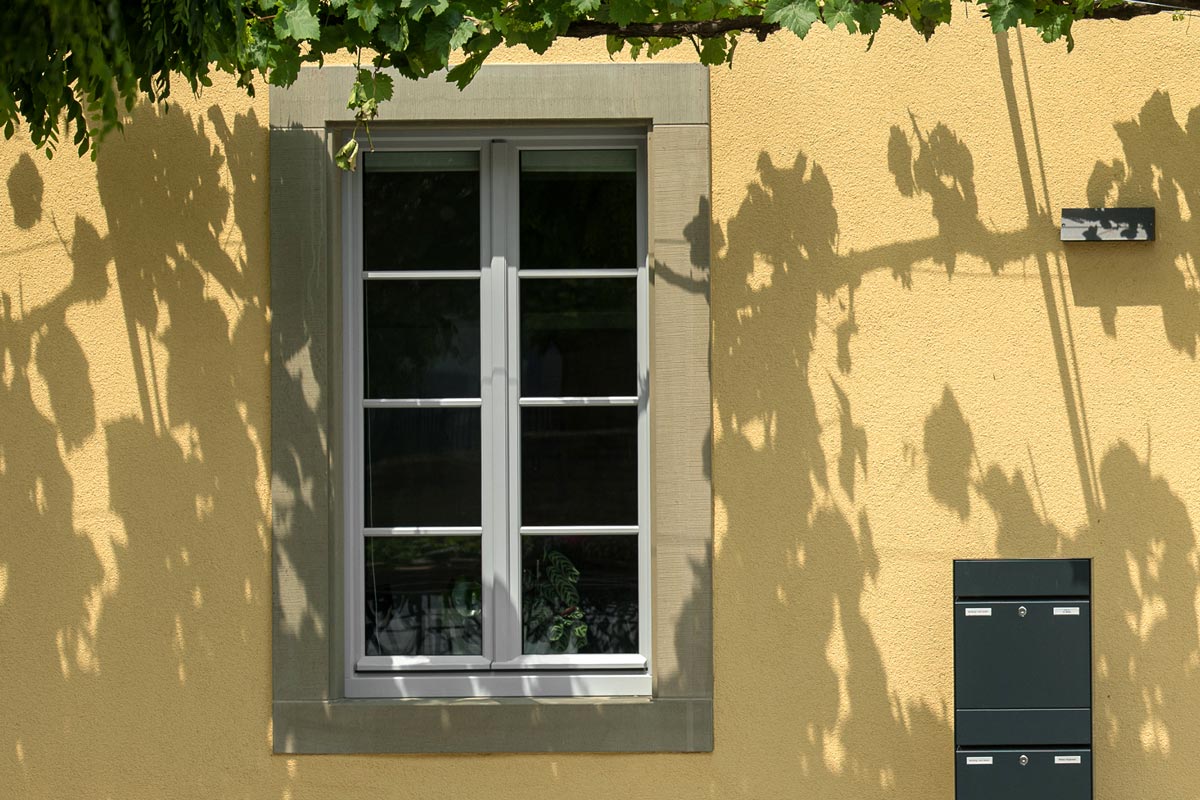

Der Blendrahmen verschwindet im Anschlag und baut das Außenlichte nicht zu

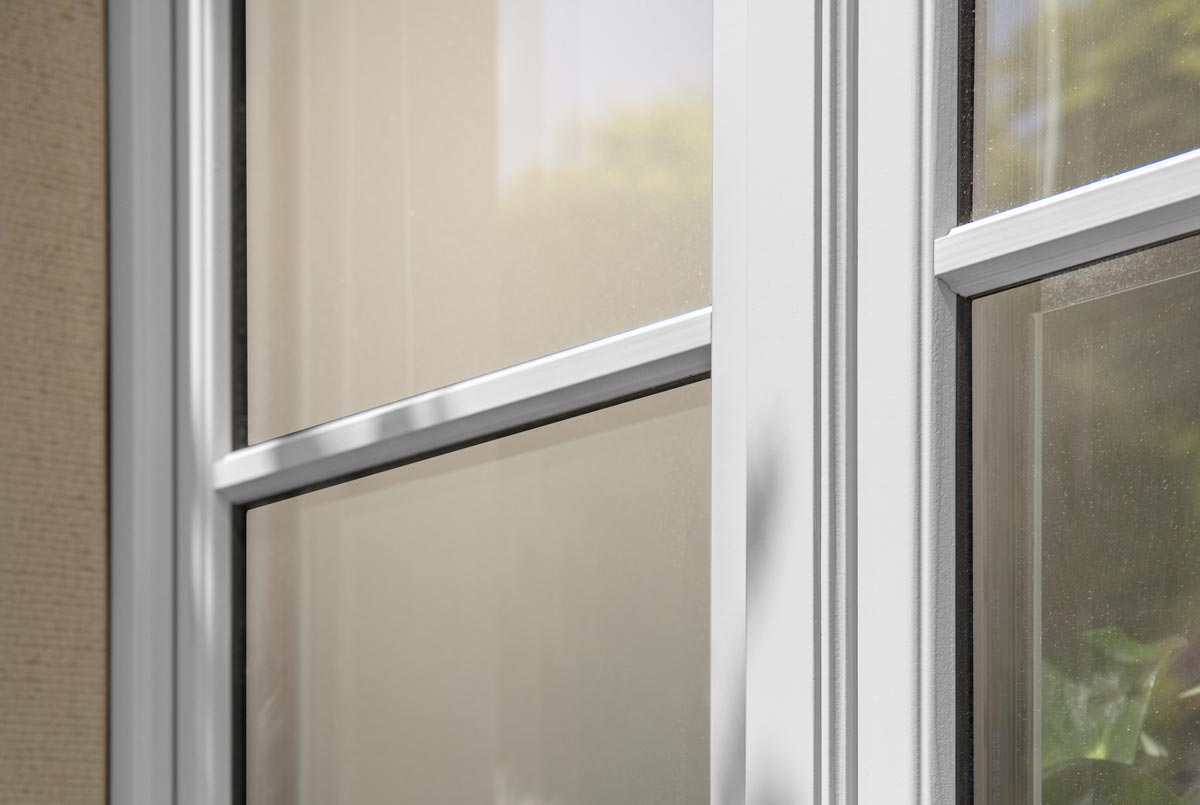

Dier Sprossen sind nur aufgesetzt, haben aber die Ansichtsbreiten alter Sprossen

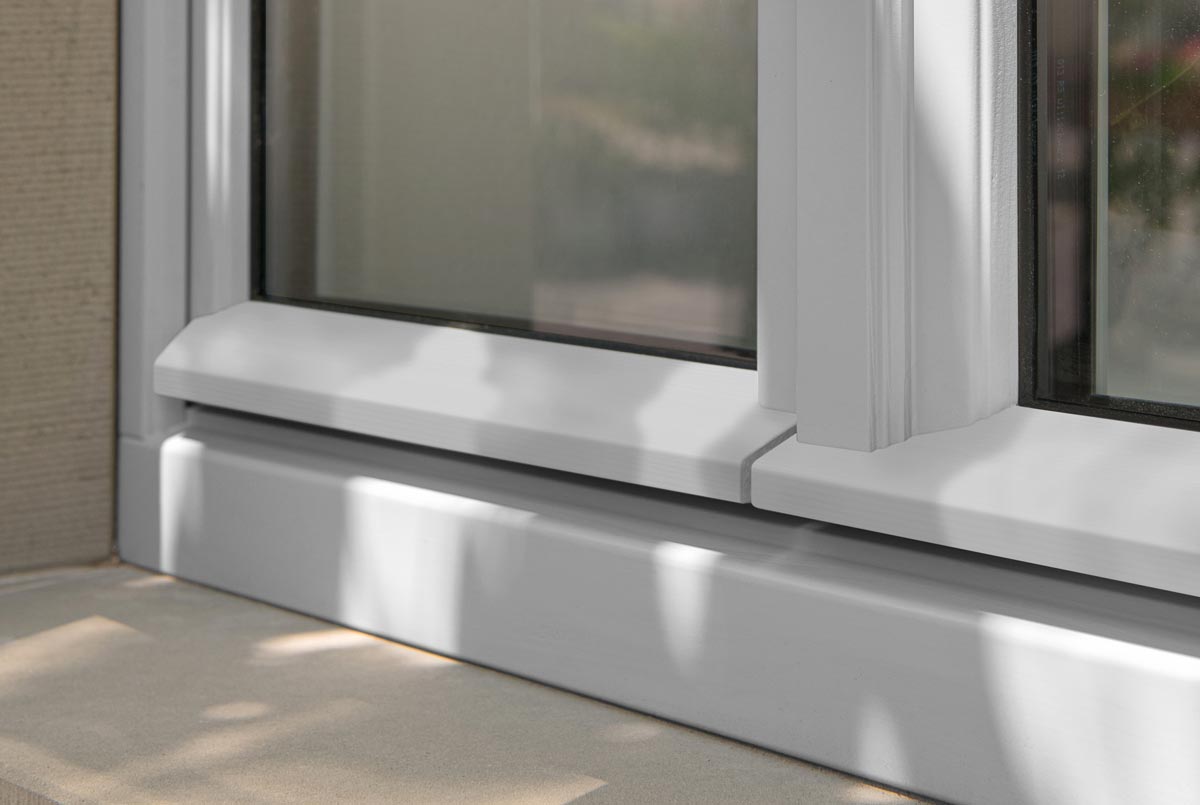

Der echte Wetterschenkel geht durch bis zum Glas

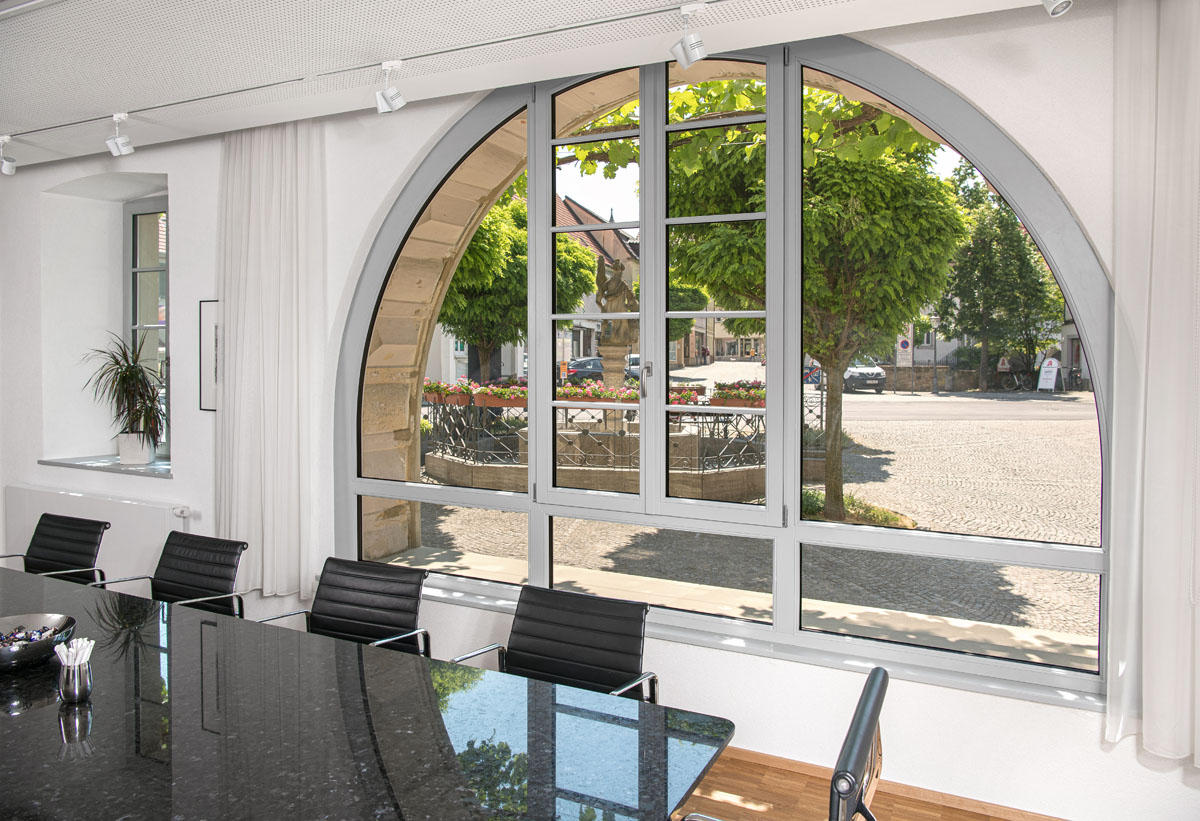

Das Korbbogenfenster von innen, 4 m breit, kein ganz einfaches Fensterelement

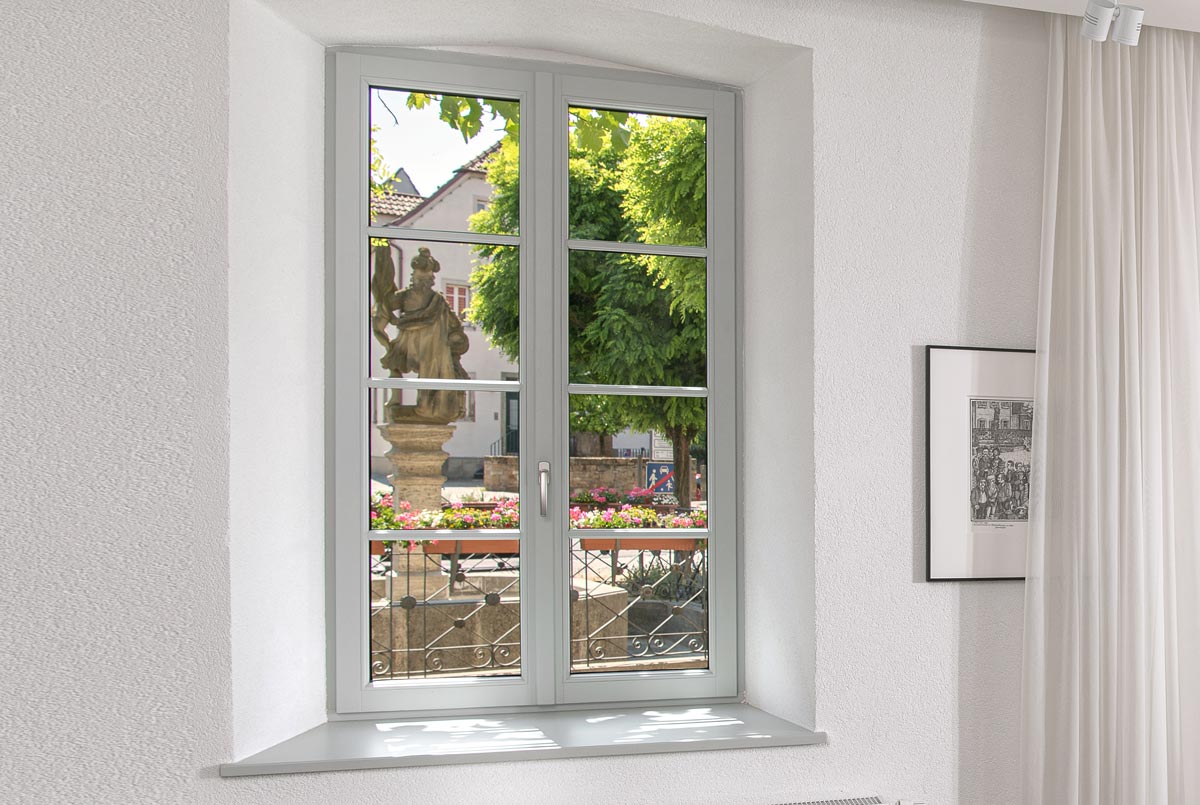

Auch die Innenansicht kann sich sehen lassen

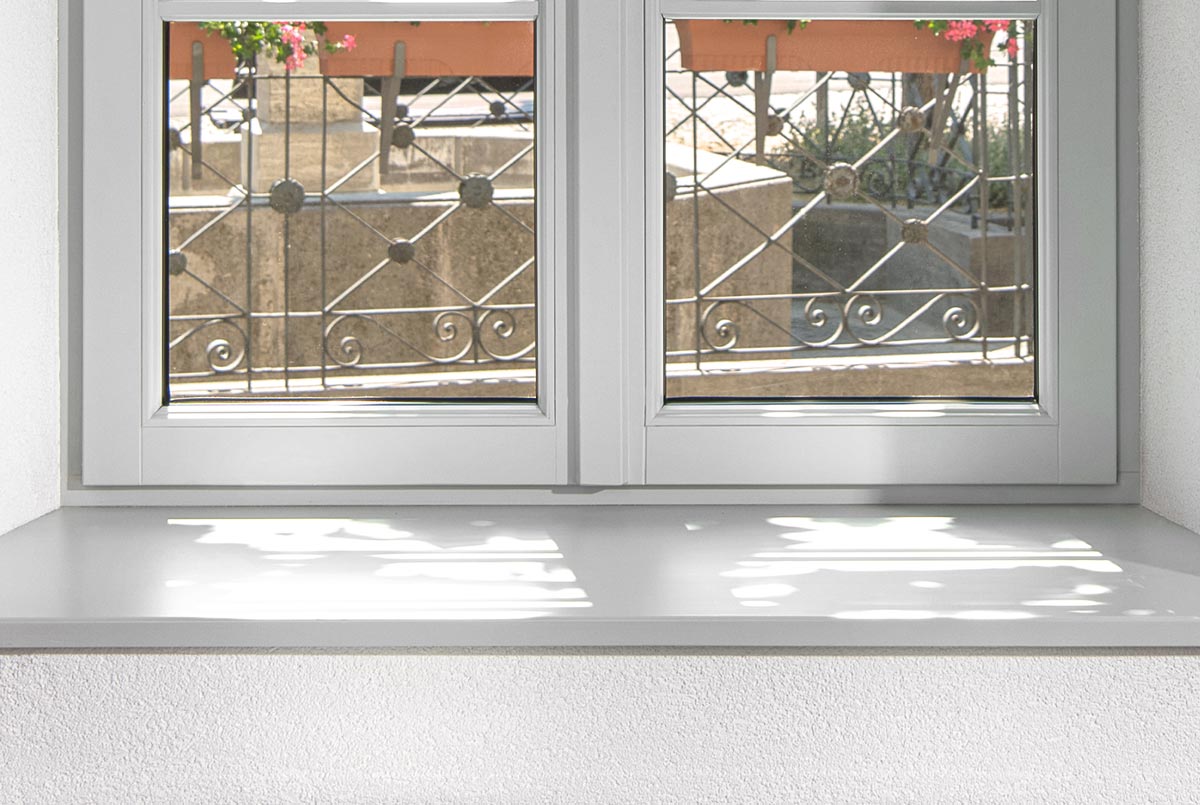

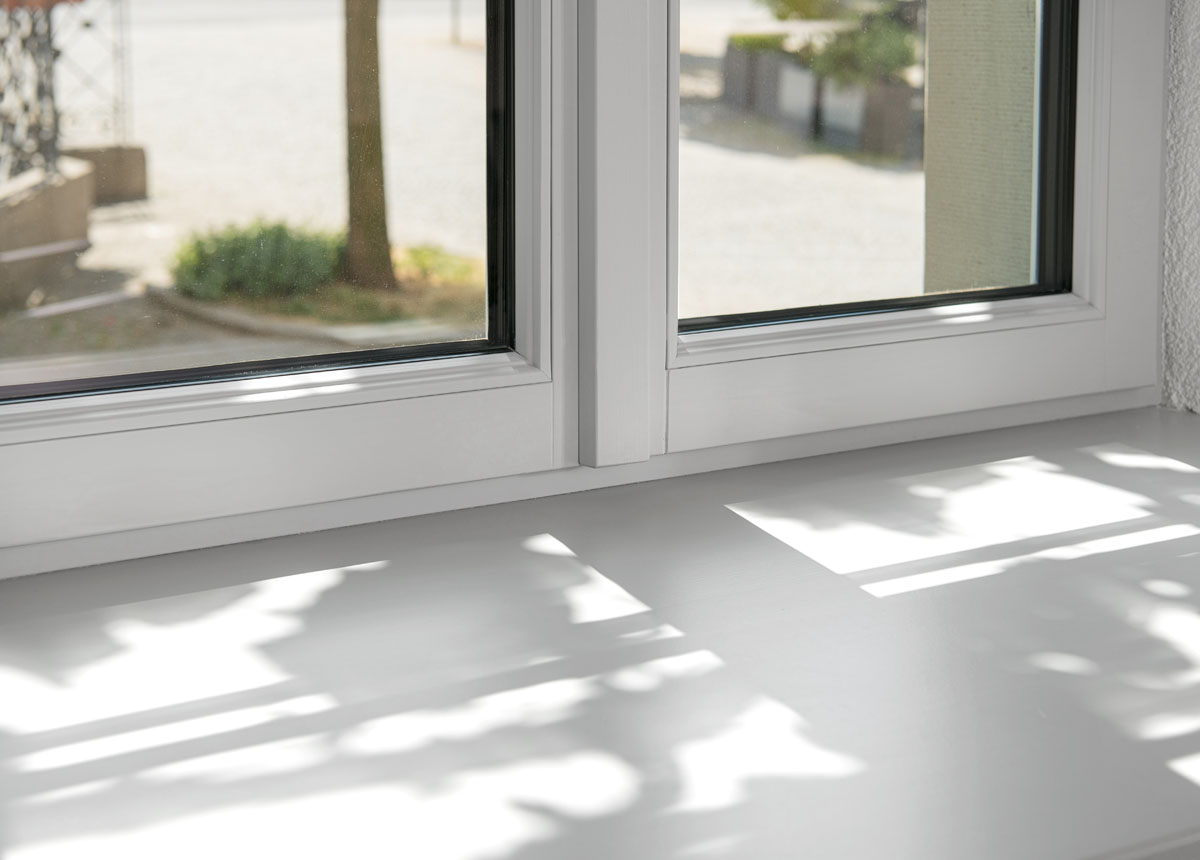

Hier zeigen die verdeckt liegenden Fensterbeschläge ihre ganze Wirkung, man sieht sie nicht
Profilierte Glasleisten, verdeckt befestigt, kein Silikon und die mittig sitzende innere Schlagleiste

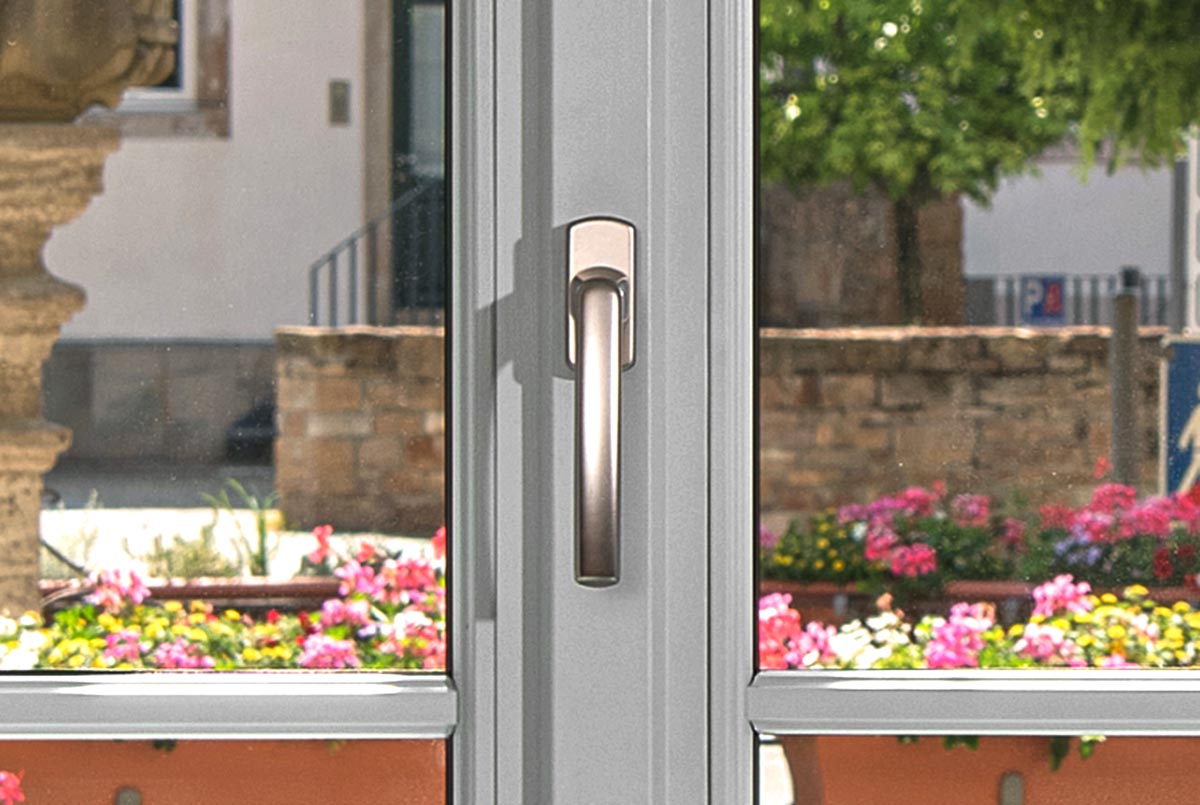

Das i-Tüpfelchen, der mittig auf der Schlagleiste sitzende Fenstergriff
Beispiel 2
Das obere Video und die 3 Detailbilder belegen die Situation.
Das Fenster mit dem großen Holzanteil ist das Original nach einer Sanierung in einber Stadt im Frankenwald. (Es ist kein Döpfnerfenster, jedoch ein gutes Berispiel)

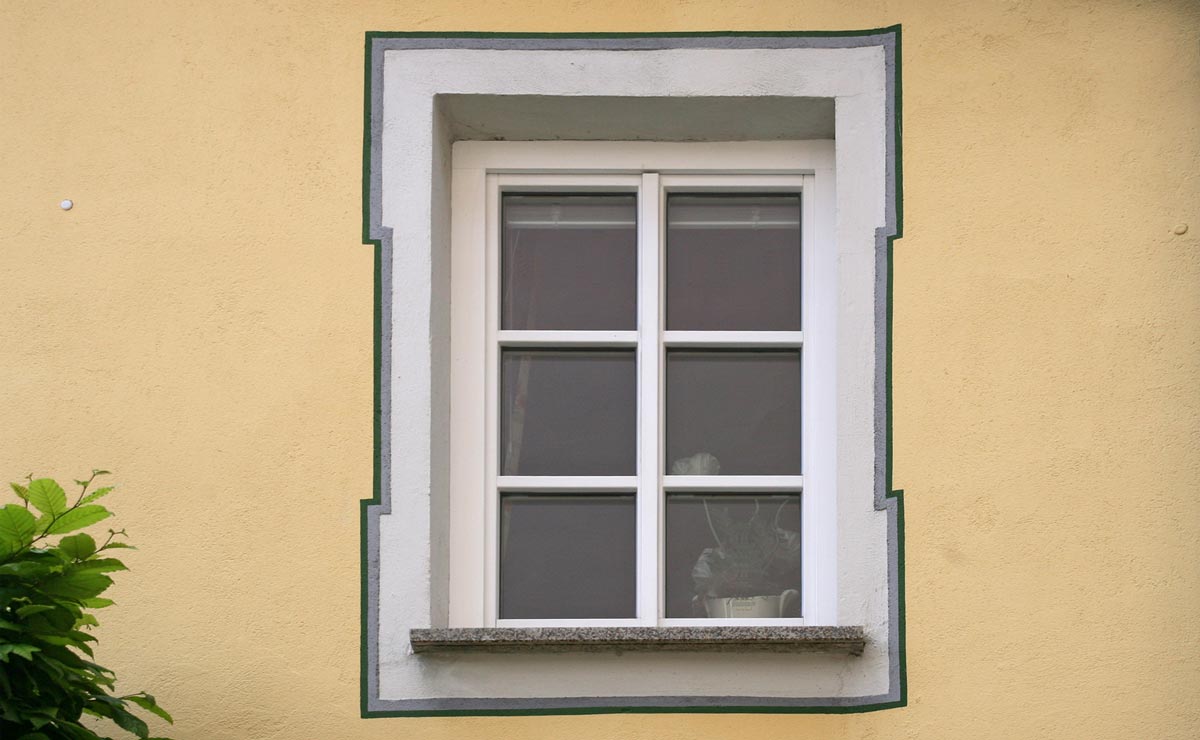

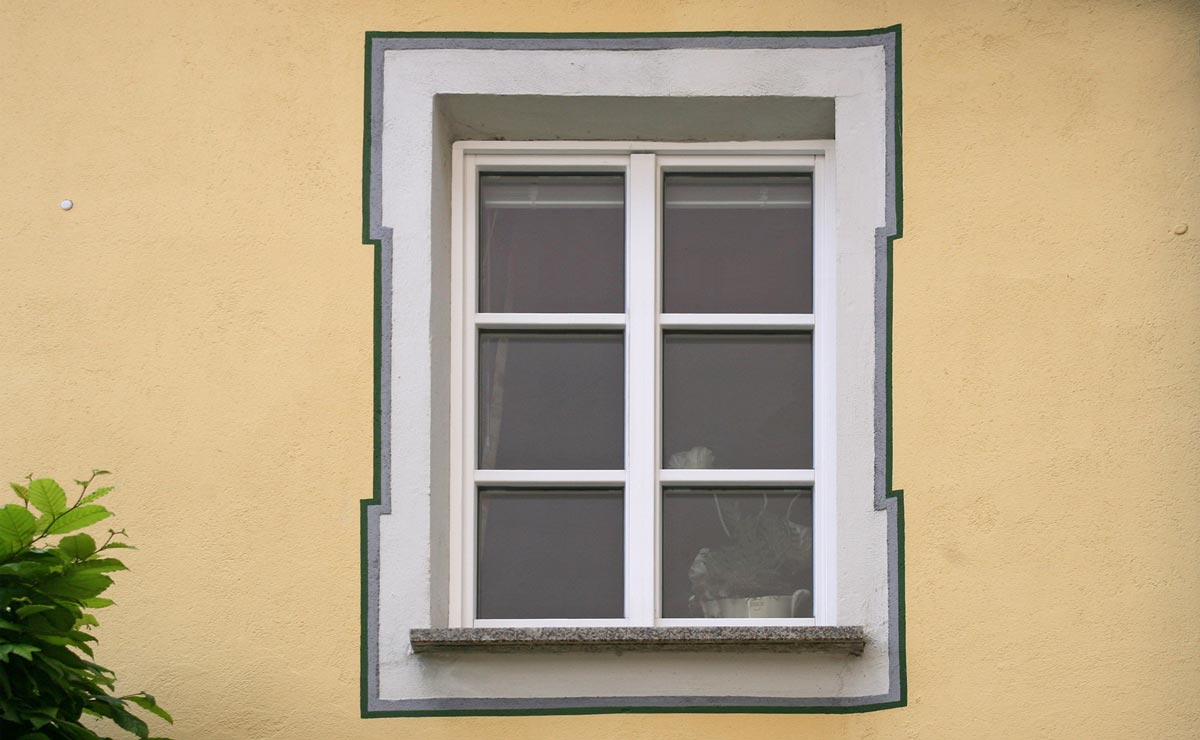

Ein einfaches DK Fenster als Beispiel aus der Sanierung
Entdeckt im Frankenwald
Putzlichtes 750 x 950 mm
Ergebnis wäre 76 % mehr Glas!
Das Original
ins Lichte eingebaut,
80er BLR-Überstand, 35er Flügelüberstand, 36er waagr. Sprossen, 60er senkt. Sprosse
ca. 3 - 4 mm Silikonbreite umlaufend je Scheibe
0,27 m2 sichtbare Glasfläche
Eine Möglichkeit mit schmalen Profilen
Nur jeweils 20 mm in den Putz eingebaut
60er BLR-Überstand, 24er Flügelüberstand, 26er waagr. Sprossen, 60er senkt. Sprosse
Trockenverglasung, kein Lichtverlust im Glas
0,38 m2 sichtbare Glasfläche = 41 % mehr Glas
Beste Lösung mit schmalen Profilen
Mit Anschlag eingebaut
15er BLR-Überstand, 24er Flügelüberstand, 26er waagr. Sprossen, 60er senkt. Sprosse
Trockenverglasung, kein Lichtverlust im Glas
0,47 m2 sichtbare Glasfläche = 76 % mehr Glas
Beispiel 3
Der Vergleich zwischen Realität und Möglichkeit
Sanierungsbeispiel in Erfurt
das linke Fenster wurde von uns als Beispiel geändert
Putzlichtes 850 x 1845 mm
Ergebnis wäre 60 % mehr Glas!
und stimmigere Proportionen
Das Original
Ins Lichte eingebaut,
80er BLR-Überstand, 35er Flügelüberstand, 26er waagr. Sprossen, 185er Kämpferbreite, 132er Stulp
ca. 3 - 4 mm Silikonbreite umlaufend je Scheibe
0,63 m2 sichtbare Glasfläche
Schmale Profile
Nur schmale Flügel
80er BLR-Überstand
24er Flügelüberstand
112er Kämpferbreite, 112er Stulp
Trockenverglasung, kein Lichtverlust im Glas
0,76 m2 sichtbare Glasfläche = 10 % mehr Glas
Schmale Profile
Mit Anschlag eingebaut
15er BLR-Überstand
24er Flügelüberstand,
Sprossen, 112er Kämpferbreite, 112er Stulp,
Trockenverglasung, kein Lichtverlust im Glas
1,01 m2 sichtbare Glasfläche = 60 % mehr Glas
Fazit
Unser Sanierungsfenster mit
Kämpferbreite von 110 mm
Stulpbreite von 110 mm
Flügelüberstand aus Blendrahmen von 24 mm
Trockenverglasung
mit Anschlag gemessen und eingebaut
Wärmedurchfgangswert für das Element bis Uw 0,74 W/(m2 K)
Es ist eine perfekte Alternative in der Sanierung
und etwas für Ästheten!
